Robotique guidée par vision : précision, intelligence et avenir de l’automatisation
.png)
La robotique guidée par vision (VGR) se situe à l’avant-garde de l’automatisation industrielle, alliant harmonieusement la précision inégalée de la robotique à l’intelligence sophistiquée des systèmes de vision artificielle.
Cette technologie révolutionnaire dépasse les limites des robots traditionnels qui nécessitent un positionnement fixe, en dotant les systèmes robotiques d’« yeux » et d’un « cerveau ».
La VGR utilise des caméras avancées et des logiciels de vision puissants pour détecter, localiser et guider dynamiquement les robots dans des opérations complexes, garantissant précision et adaptabilité dans divers secteurs tels que l’automobile, l’électronique, la pharmacie, l’agroalimentaire et l’emballage.
Le fonctionnement interne de la robotique guidée par vision
Un système robotique guidé par vision orchestre une interaction précise entre plusieurs composants pour atteindre ses capacités dynamiques :
1. Capteur ou caméra de vision :
C’est « l’œil » du système, capturant des images haute résolution ou des données 3D des pièces, produits ou de toute la zone de travail.
Le type de caméra (2D, 3D, à grande vitesse) est choisi selon la complexité de l’application.
2. Logiciel de traitement d’images :
C’est « le cerveau ». Il analyse en temps réel les données visuelles capturées, interprétant des informations telles que la taille de l’objet, son orientation, sa position exacte (y compris la profondeur) et même des paramètres de qualité comme les défauts de surface ou l’intégrité.
Des algorithmes avancés d’intelligence artificielle et d’apprentissage automatique y sont de plus en plus intégrés pour améliorer la reconnaissance des formes et la prise de décision.
3. Intégration au contrôleur du robot :
Les données traitées sont ensuite traduites en instructions de mouvement précises et transmises en temps réel au contrôleur du robot.
Cette intégration fluide permet au robot de s’adapter instantanément et d’exécuter des tâches avec précision, même lorsque les objets sont présentés de manière aléatoire, en mouvement ou de types variés.
Ce boucle de rétroaction en temps réel constitue la véritable force de la VGR, permettant aux robots d’opérer avec une flexibilité et une autonomie inégalées.
Principales configurations de la robotique guidée par vision
Les systèmes de robotique guidée par vision (VGR) sont déployés dans différentes configurations afin de répondre aux besoins spécifiques de chaque secteur industriel :
Robots guidés par vision 2D :
Ces systèmes s’appuient sur des images bidimensionnelles pour détecter la position et l’orientation des objets.
Ils sont idéaux pour des tâches telles que la préemption et le placement précis sur des surfaces planes, l’inspection d’étiquettes, la lecture de codes-barres et la détection de défauts de surface, lorsque l’information de profondeur n’est pas essentielle.
Robots guidés par vision 3D :
En capturant des informations de profondeur, ces systèmes offrent une compréhension complète des objets dans l’espace tridimensionnel.
Cette capacité est cruciale pour des applications complexes telles que le bin picking (sélection de pièces orientées aléatoirement dans un conteneur), la manipulation de pièces variées et les opérations d’assemblage complexes nécessitant une grande précision spatiale.
Systèmes de vision à caméra fixe :
Dans cette configuration, les caméras sont montées de manière statique au-dessus de la zone de travail.
Ce système est particulièrement efficace pour les lignes de production répétitives et à grande vitesse, où l’angle de vue reste constant, garantissant un guidage robotique cohérent et fiable.
Systèmes de vision montés sur le robot :
Ici, les caméras sont directement fixées sur l’effecteur ou le bras du robot.
Cela offre au robot une flexibilité accrue, lui permettant de déplacer la caméra pour des inspections sous plusieurs angles, une observation détaillée de caractéristiques complexes ou la manipulation d’objets volumineux, irréguliers ou variés, qu’un système à vue fixe ne pourrait gérer.
Les principaux innovateurs en robotique guidée par vision
Le domaine de la VGR est stimulé par de nombreuses entreprises innovantes, tant dans la robotique que dans la vision industrielle :
Fanuc : Réputée pour son système intégré iRVision, offrant un guidage visuel complet pour un large éventail de tâches robotiques directement depuis le contrôleur du robot.
ABB Robotics : Propose des systèmes de vision 2D et 3D avancés, y compris des solutions sophistiquées de bin picking, améliorant considérablement l’autonomie robotique.
Universal Robots : Intègre des capacités de vision dans ses robots collaboratifs (cobots) flexibles, rendant la VGR accessible aux petites et moyennes entreprises recherchant une automatisation adaptable.
Epson Robots : Offre des robots compacts et précis avec vision intégrée pour des applications d’assemblage et d’inspection à haute précision.
KUKA : Fournit des solutions robotiques intelligentes avec un guidage visuel de haute précision, adaptées aux défis industriels complexes.
Keyence : Spécialiste des systèmes de vision ultra-rapides et ultra-précis, souvent intégrés pour assurer le guidage et le contrôle qualité au sein des lignes robotisées.
Cognex : Leader mondial des systèmes de vision autonomes et logiciels, largement utilisés pour guider et s’intégrer à de nombreuses marques de robots, offrant des capacités avancées de traitement d’image.
Omron : Fournit des solutions d’automatisation complètes, souvent dotées d’une vision robotique intégrée pour créer des cellules de production intelligentes et entièrement connectées.
SORSYS : Faire progresser l’automatisation grâce à des solutions guidées par vision sur mesure
Basée au Canada, SORSYS se distingue par la conception et la fabrication de solutions d’automatisation intelligentes et hautement personnalisées, repoussant les limites de la robotique guidée par vision pour répondre à des exigences industrielles précises.
Son expertise réside dans l’intégration de technologies de vision de pointe à des systèmes robotiques robustes afin de résoudre des défis de fabrication complexes.

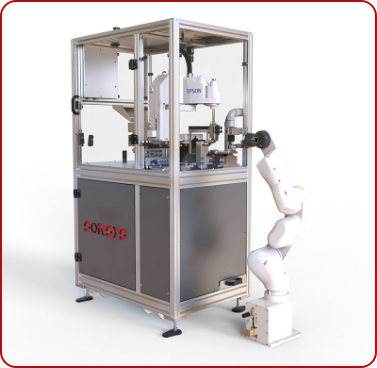

• R-200 – Système d’alimentation robotique guidé par vision :
.png)
Ce système innovant illustre parfaitement la précision de SORSYS, utilisant des caméras haute résolution et des algorithmes avancés de traitement d’images pour guider le positionnement des pièces avec une précision ultra-fine, atteignant des tolérances d’emboîtement impressionnantes allant jusqu’à 0,05 mm.
Ce niveau de précision est essentiel pour les tâches d’assemblage délicates.

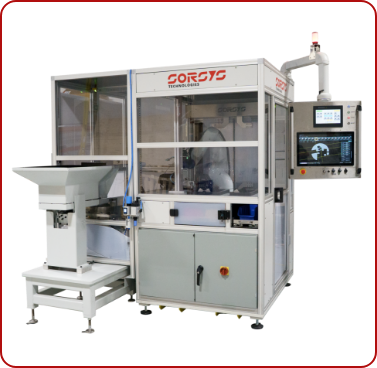

• RC-260 – Automatisation personnalisée de composants MIM :
.png)
• Un témoignage de leur savoir-faire en ingénierie, cette solution intègre un robot à 6 axes, l’usinage CNC et une inspection visuelle à double caméra. Elle est conçue pour une précision extrême, atteignant une tolérance de ±3 microns pour le positionnement des trous critiques et détectant de minuscules obstructions de trous d’huile de 0,5 mm. L’ensemble du processus, de la manipulation des composants à l’inspection et au tri, est réalisé en seulement 30 secondes grâce à une VGR parfaitement intégrée.
• Collaborations avec des leaders de l’industrie : SORSYS intègre activement des systèmes de vision des marques de premier plan telles qu’ABB, Epson, Fanuc et Universal Robots. Cette approche collaborative leur permet de développer des systèmes VGR de pick-and-place sur mesure, parfaitement adaptés aux besoins spécifiques des clients, en tirant parti du meilleur des technologies robotique et vision.

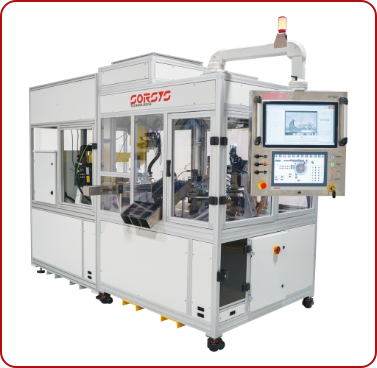

• Intégration de l’inspection visuelle dans la série RT :
.png)
Les machines d’inspection RT de SORSYS intègrent des systèmes de vision avancés Keyence (séries CV-X, IV/IV3, VS et TM-X). Ces systèmes offrent une vision améliorée par IA, une résolution pouvant atteindre 21 mégapixels, ainsi qu’une communication fluide avec les robots (par exemple EtherNet/IP, EtherCAT), permettant une précision CNC au sous-micron. Cela garantit que les actions des robots sont guidées par un retour visuel exceptionnellement détaillé et intelligent.
• Complément aux machines d’assemblage sur mesure : Dans des systèmes tels que la machine d’assemblage médical AS-110, SORSYS utilise des tables vibrantes équipées de vision pour guider les robots. Cela permet aux robots de saisir efficacement les pièces correctement orientées à partir d’une présentation aléatoire, puis de les assembler avec une précision à grande vitesse (environ 11 secondes par cycle), démontrant la capacité du VGR à rationaliser les processus d’assemblage complexes.

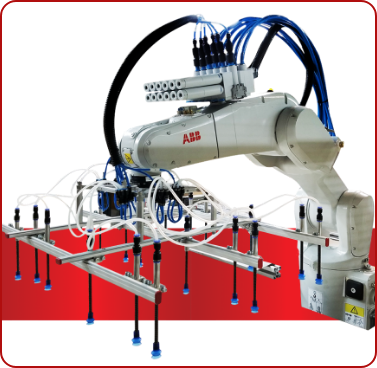

• R-100 – Empileur robotisé automatique : Alimentation robotique basée sur un convoyeur
Ce système est équipé d’un robot à six axes monté qui utilise des ventouses à vide pour saisir des pièces thermoformées (même celles encore attachées à une bande). Il les empile ensuite avec précision ou les place en rangées sur un convoyeur.
Les principales caractéristiques comprennent un positionnement et un empilage précis (jusqu’à trois rangées) ainsi qu’une synchronisation en temps réel avec les machines de thermoformage grâce au retour d’un encodeur. Cela assure un flux continu de pièces guidé par la vision vers les convoyeurs ou les stations d’étiquetage suivantes, mettant en valeur l’application du VGR dans la manutention des matériaux.
Les avantages transformateurs de la robotique guidée par vision
Investir dans la robotique guidée par vision (VGR) offre des avantages considérables qui redéfinissent les capacités de fabrication :
• Flexibilité et adaptabilité accrues : Les systèmes VGR peuvent gérer sans effort différentes formes, tailles et positions aléatoires des produits sur une ligne, augmentant considérablement l’adaptabilité par rapport à l’automatisation fixe.
• Amélioration du contrôle qualité : En détectant en temps réel les défauts, les désalignements ou les composants manquants, le VGR empêche les produits défectueux d’avancer dans la chaîne, améliorant ainsi la qualité globale et réduisant le gaspillage.
• Réduction des coûts d’outillage : L’intelligence de la vision guidée élimine souvent le besoin de dispositifs mécaniques coûteux et complexes traditionnellement utilisés pour positionner avec précision les pièces destinées aux robots.
• Changements de production plus rapides : L’adaptation à différentes séries ou à de nouvelles variantes de produits devient beaucoup plus simple, nécessitant souvent seulement des ajustements logiciels plutôt qu’un reconditionnement mécanique important, ce qui accroît l’agilité de la production.
• Précision et cohérence accrues : Le VGR garantit des opérations répétables et d’une précision élevée, surpassant les capacités humaines, ce qui conduit à une production supérieure et constante.
L’avenir de la robotique guidée par vision
L’évolution du VGR est indissociable des progrès en intelligence artificielle (IA), apprentissage profond et technologies de capteurs avancées. Les systèmes futurs ne se contenteront pas de détecter et localiser les objets avec précision — ils prédiront les problèmes de qualité potentiels, optimiseront automatiquement leurs processus, et apprendront de leur propre expérience pour améliorer leurs performances.
Cela fait de la robotique guidée par vision une technologie clé de l’industrie 4.0, moteur des usines intelligentes et de la production autonome.
Les entreprises qui investissent stratégiquement dans la robotique guidée par vision aujourd’hui ne font pas qu’améliorer leur automatisation — elles transforment fondamentalement leurs capacités de fabrication, se garantissant une position durable et compétitive dans un marché mondial en constante évolution.
